不锈钢升降式止回阀

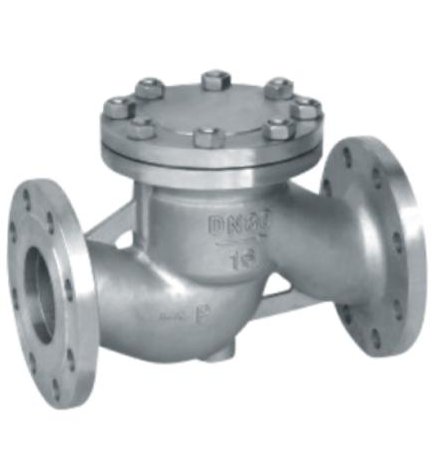

不锈钢升降式止回阀的图片

参考报价：: 面议
品牌：: 罗泰控制阀
关注度：: 705
样本：: 暂无

型号：: 不锈钢升降式止回阀
产地：: 浙江
信息完整度：
典型用户：: 暂无

流动方向：: 其他
连接通道：: 其他
驱动方式：: 其他

连接方式：: 其他
材质：: 其他

索取资料及报价

认证信息

高级会员第 2 年

名称：浙江罗泰控制阀科技有限公司
认证：工商信息已核实
访问量：17508

手机网站

扫一扫，手机访问更轻松

公司品牌

品牌传达企业理念

罗泰控制阀

友情链接

产品简介

执行标准

设计依据	GB	API
设计标准	GB/T 12235	BS 1868
结构长度	GB/T 12221	ASMEB16.10
连接法兰	JB/T 79-94	ASMEB16.5
试验和检验	JB/T 9092	API1598

主要构件材料

零件名称	零件材料
零件名称	阀体	阀瓣	双头螺柱	六角獴母	垫片	阀盖
GB	WCB WC1 WC6 WC9 C5 CF8 CF8MCF3 CF8C CF3 CF3M		35CrMoA 25Cr2MoV 0Crl8ni9 0Crl7Nil2Mo2	45 35CrMoA 25Cr2MoV 0Crl8ni9 (X>17M12Mq2	柔性石墨+不锈钢	25 lCrl8Ni9Ti OCrlSNil2m02rli 20CrlMolV 25Cr2MoV
ASTM	WCB WC1 Wc6 WC9 C5 CF8 CF8MCF3 CF8C CF3 CF3M		A193-B7 A320-B6 A198-B8M	A194-2H A194-8 A194-B8M	柔性石墨+不锈钢	A1405 Fil F22 F5 F9 F304 F316 F321 F304LF316L

主要外形和连接尺寸

公称通径 (DN(mm)	Dimensions(mm)
公称通径 (DN(mm)	L	D	DI	D2	b-f	z-Ф	H
H41H-16C H4			1W-16C H41W-16P H41W-16R H41W-16I
15	130	95	65	45	14-2	4-14	95
20	150	105	75	55	14-2	4-14	110
25	160	115	85	65	14-2	4-14	120
32	180	135	100	78	16-2	4-18	135
40	200	145	110	85	16-3	4-18	148
50	230	160	125	100	16-3	4-18	160
65	290	180	145	120	18-3	4-18	177
80	310	195	160	135	20-3	8-18	187
100	350	215	180	155	20-3	8-18	202
125	400	245	210	185	22-3	8-18	227
150	480	280	240	210	24-3	8-23	263
200	600	335	295	265	26-3	12-23	293
250	650	405	355	320	30-3	12-26	330
300	750	460	410	375	30-4	12-26	382
350	850	520	470	435	34-4	16-26	430
400	950	580	525	485	36-4	16-30	480
450	1050	640	585	545	40-4	20-30	530
500	1150	705	650	608	44-4	20-34	570
600	1350	840	770	718	48-5	20-41	650
700	1450	910	840	788	50-5	24-41	720
800	1650	1020	950	898	52-5	24-41	810
900	1850	1120	1050	998	54-5	28-41	930
1000	2050	1255	1170	1110	56-5	28-48	1050

公称压力	公称通径 (DN(mm)	Dimensions(mm)
公称压力	公称通径 (DN(mm)	L	D	DI	D2	D6	b-f	z-Ф	H
H41H-25C H41W-25C H41W-25P H41W-25R H41W-25I	15	130	95	65	45	/	16-2	4-14	95
	20	150	105	75	55	/	16-2	4-14	110
	25	160	115	85	65	/	16-2	4-14	120
	32	180	135	100	78	/	18-2	4-18	135
	40	200	145	110	85	/	18-3	4-18	148
	50	230	160	125	100	/	20-3	4-18	160
	65	290	180	145	120	/	22-3	8-18	177
	80	310	195	160	135	/	22-3	8-18	187
	100	350	230	190	160	/	24-3	8-23	202
	125	400	270	220	188	/	28-3	8-26	227
	150	480	300	250	218	/	30-3	8-26	263
	200	600	360	310	278	/	34-3	12-26	293
	250	650	425	370	332	/	36-3	12-30	330
	300	750	485	430	390	/	40-4	16-30	382
	350	850	550	490	448	/	44-4	16-34	430
	400	950	610	550	505	/	48-4	16-36	480
	450	1050	660	600	555	/	50-4	20-36	530
	500	1150	730	660	610	/	52-4	20-41	570
	600	1350	840	770	718	/	56-5	20-41	650
	700	1450	955	875	815	/	60-5	24-48	720
	800	1650	1070	990	930	/	64-5	24-48	810
	900	1850	1180	1090	1025	/	66-5	28-54	930
	1000	2050	1305	1210	1140	/	68-5	28-58	1050
H41H-40 H41W-40 H41W-40P H41W-40R H41W-40I	15	130	95	65	45	40	16-2	4-14	105
	20	150	105	75	55	51	16-2	4-14	120
	25	160	115	85	65	58	16-2	4-14	130
	32	180	135	100	78	66	18-2	4-18	145
	40	200	145	110	85	76	18-3	4-18	158
	50	230	160	125	100	88	20-3	4-18	170
	65	290	180	145	120	110	22-3	8-18	187
	80	310	195	160	135	121	22-3	8-18	197
	100	350	230	190	160	150	24-3	8-23	212
	125	400	270	220	188	176	28-3	8-26	240
	150	480	300	250	218	204	30-3	8-26	290
	200	600	375	320	282	260	38-3	12-30	330
	250	650	445	385	345	313	42-3	12-34	382
	300	750	510	450	408	364	46-4	16-34	430
	350	850	570	510	465	422	52-4	16-36	480
	400	950	655	585	535	474	58-4	16-41	530
	450	1050	680	610	560	524	60-4	20-41	570
	500	1150	755	670	612	576	62-4	20-48	650
	600	1350	890	795	730	676	62-5	20-54	720
	700	1450	995	900	835	768	68-5	24-54	850

H41H-64 H41W-64 H41W-64P H41W-64R H41W-64I	15	165	105	75	55	40	18-2	4-14	115
	20	190	125	90	68	51	20-2	4-18	128
	25	210	135	100	78	58	22-2	4-18	142
	32	230	150	110	82	66	24-2	4-23	161
	40	260	165	125	95	76	24-3	4-23	172
	50	300	175	135	105	88	26-3	4-23	180
	65	340	200	160	130	110	28-3	8-23	192
	80	380	210	170	140	121	30-3	8-23	207
	100	430	250	200	168	150	32-3	8-26	207
	125	500	295	240	202	176	36-3	8-30	235
	150	550	340	280	240	204	38-3	8-34	265
	200	650	405	345	300	260	44-3	12-36	297
	250	775	470	400	352	313	48-3	12-41	357
	300	253	530	460	412	364	54-4	16-41	430
	350	1025	595	525	475	422	60-4	16-41	480
	400	1150	670	585	525	474	66-4	16-48	530
	500	1400	800	705	640	576	70-4	20-54	650
H41H-100 H41W-100 H41W-100P H41W-100R H41W-100I	15	165	105	75	55	40	20-2	4-14	115
	20	190	125	90	68	51	22-2	4-18	128
	25	210	135	100	78	58	24-2	4-18	142
	32	230	150	110	82	66	24-2	4-23	161
	40	260	165	125	95	76	26-3	4-23	172
	50	300	195	145	112	88	28-3	4-26	180
	65	340	220	170	138	110	32-3	8-26	192
	80	380	230	180	148	121	34-3	8-26	207
	100	430	265	210	172	150	38-3	8-30	207
	125	500	310	250	210	176	42-3	8-34	235
	150	550	350	290	250	204	46-3	12-34	265
	200	650	430	360	312	260	54-3	12-41	297
	250	775	500	430	382	313	60-3	12-41	357
	300	900	585	500	442	364	70-4	16-48	430
	350	1025	655	560	495	422	76-4	16-54	480
